当前位置：冷芯机结构的简单介绍
发布时间：2020-11-26 00:18:00

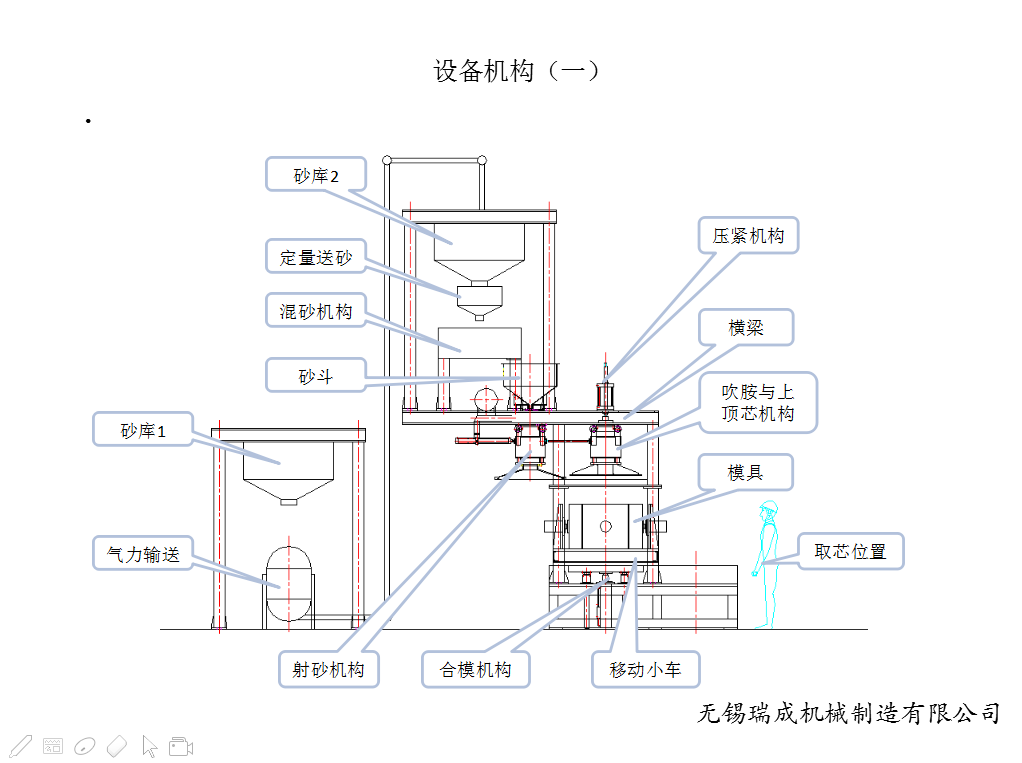

冷芯机的其实一个结构简单的机械设备，主要是由冷芯机的射砂口、冷芯机的排气装置、冷芯机的顶出机构三部分组成，下面给大家介绍一下具体的结构。
一、冷芯机的射砂口
冷芯机的射砂口不仅是芯砂进入芯盒的通道，而且也是吹气硬化的吹气口，故射砂口要同时满足射砂和吹气两种工艺要求。为了确保冷芯机中砂芯有良好的硬化效果，尽可能增大射砂口的面积，并将射砂口的位置设在砂芯深凹处及厚实的部位，确保硬化气体在砂芯中的平衡扩散。由于在砂芯中的扩散穿透力强，吹气面积可小于三乙胺气雾冷芯盒法，而冷芯机的的法射砂口的面积应大于其它两类冷芯盒法，因为水玻璃砂流动性较差。
二、冷芯机的排气装置
冷芯机的排气装置不仅影响砂芯的紧实，而且直接关系到砂芯的硬化速度和硬化剂消耗量。实践证明，排气面积为进气面积的。冷芯机的排气装置应尽量避免进、排气口直接相对。排气一般开设在深凹部位和厚大部位。对于垂直分盒芯盒的排气位置设在芯盒下部。排气装置的结构与热芯盒相似，只是要考虑废气的收集。
三、冷芯机的顶出机构
冷芯机其结构形式类同于热芯盒，根据冷芯机制芯的工艺特点，顶出机构必须有良好的密封性。密封结构有三种形式：吹气罩封闭式、排气腔封闭式和顶芯杆密封式，为排气腔封闭式顶出机构简图。排气腔封闭式顶出机构简图—排气腔盖#—压盖—顶杆—密封圈*—顶杆板%—顶芯杆—静芯盒)—回位杆—动芯盒—排气腔。
一、冷芯机的射砂口
冷芯机的射砂口不仅是芯砂进入芯盒的通道，而且也是吹气硬化的吹气口，故射砂口要同时满足射砂和吹气两种工艺要求。为了确保冷芯机中砂芯有良好的硬化效果，尽可能增大射砂口的面积，并将射砂口的位置设在砂芯深凹处及厚实的部位，确保硬化气体在砂芯中的平衡扩散。由于在砂芯中的扩散穿透力强，吹气面积可小于三乙胺气雾冷芯盒法，而冷芯机的的法射砂口的面积应大于其它两类冷芯盒法，因为水玻璃砂流动性较差。
二、冷芯机的排气装置
冷芯机的排气装置不仅影响砂芯的紧实，而且直接关系到砂芯的硬化速度和硬化剂消耗量。实践证明，排气面积为进气面积的。冷芯机的排气装置应尽量避免进、排气口直接相对。排气一般开设在深凹部位和厚大部位。对于垂直分盒芯盒的排气位置设在芯盒下部。排气装置的结构与热芯盒相似，只是要考虑废气的收集。
三、冷芯机的顶出机构
冷芯机其结构形式类同于热芯盒，根据冷芯机制芯的工艺特点，顶出机构必须有良好的密封性。密封结构有三种形式：吹气罩封闭式、排气腔封闭式和顶芯杆密封式，为排气腔封闭式顶出机构简图。排气腔封闭式顶出机构简图—排气腔盖#—压盖—顶杆—密封圈*—顶杆板%—顶芯杆—静芯盒)—回位杆—动芯盒—排气腔。
